中国Resortes de Platillo Preapilados

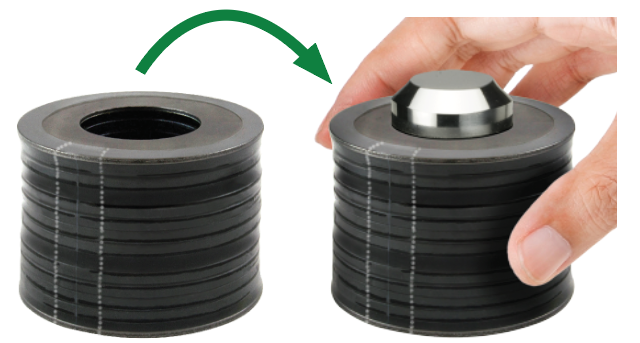

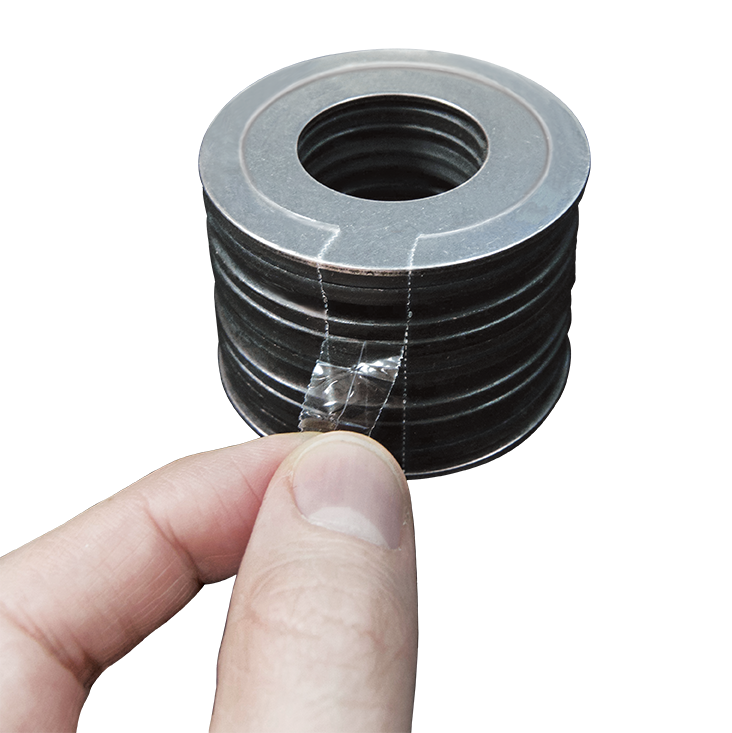

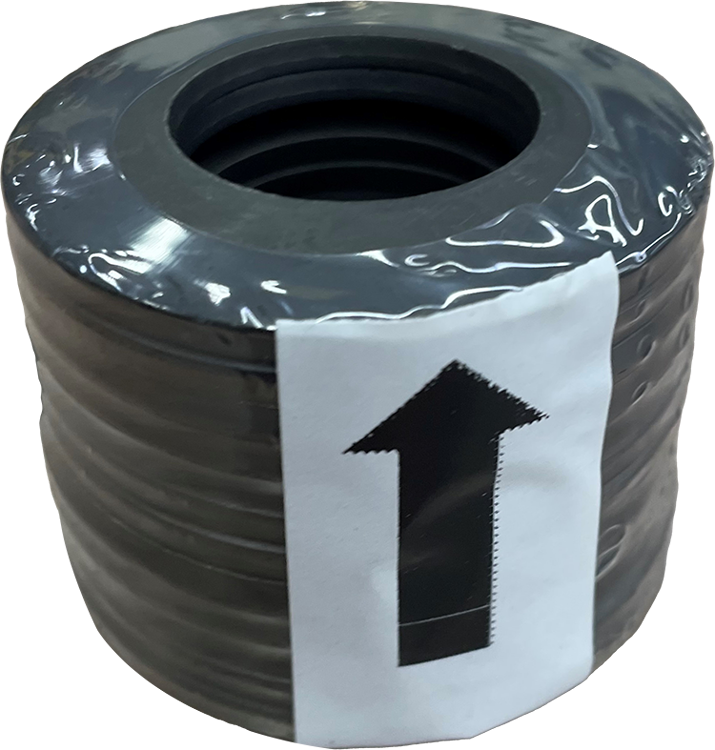

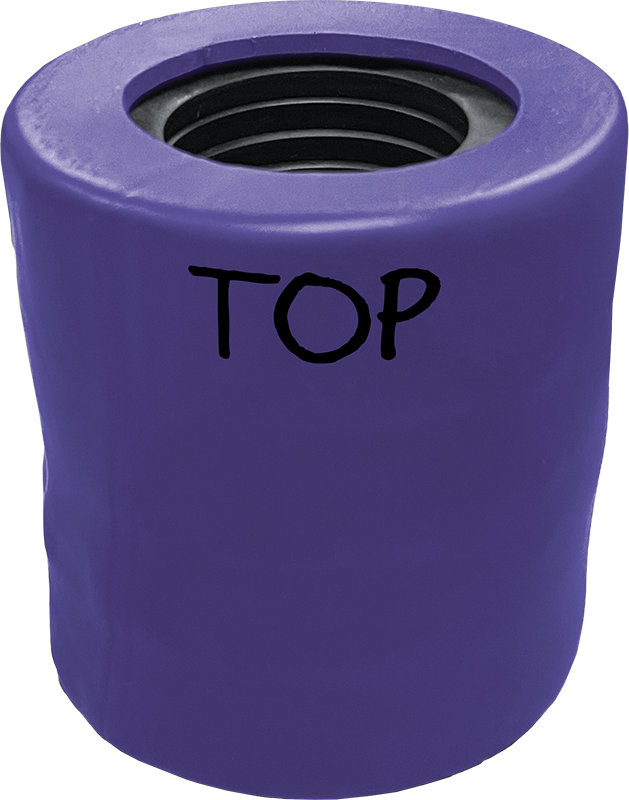

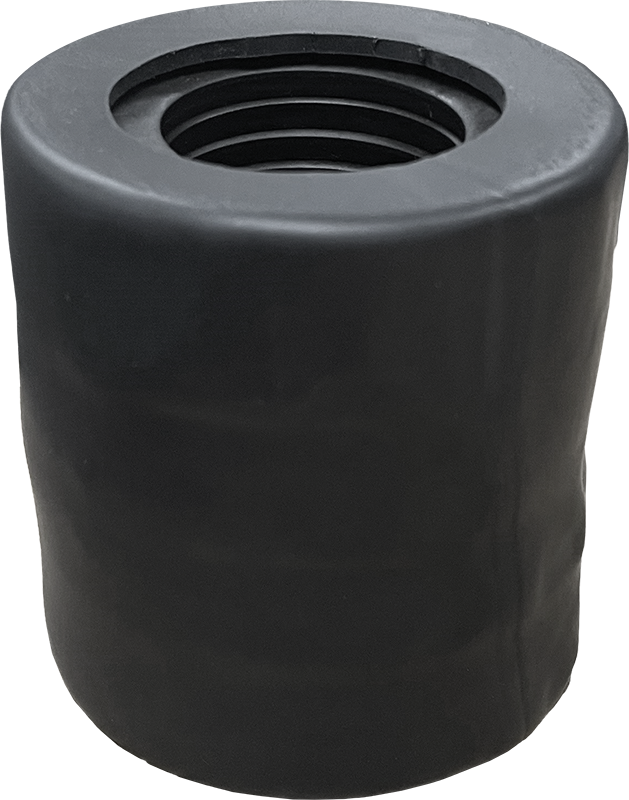

SPIROL ofrece Resortes de Platillo preapilados en configuraciones personalizadas (engrasados o sin engrasar) empacados en envoltura retráctil con una pestaña perforada para facilitar su inserción en el ensamble. Los Resortes de Platillo preapilados se entregan intactos, lo que ahorra tiempo, evita errores en el proceso de ensamble y elimina el desorden asociado con el engrasado de la pila.
¿Tiene una aplicación de Resortes de Platillo Apilados Previamente? Si tiene una pila de Resortes de Platillo existente que le gustaría cotizar, Solicite un Presupuesto. Estamos aquí para ayudarlo.
Asistencia de Ingeniería de Aplicaciones: el departamento de Ingeniería de SPIROL le ayudará a determinar la configuración óptima de la Pila de Platillos para satisfacer los requisitos específicos de su aplicación. Para ponerse en contacto con el equipo técnico de SPIROL, simplemente Solicite Soporte de Ingeniería o Contáctenos en nuestra ubicación global más cercana.
Listado de Productos de Resortes de Platillo
Resortes de Platillo Preapilados
Para aplicaciones existentes, Solicite un Presupuesto y proporcione a SPIROL el dibujo de su ensamble de Resortes de Platillo personalizado junto con su cantidad, entrega y cualquier otro requerimiento, y uno de los miembros de nuestro equipo le responderá rápidamente. Si desea asistencia para determinar el Resorte de Platillo más apropiado para su aplicación, Solicite Soporte de Ingeniería. Estamos aquí para ayudarlo.
Opciones adicionales de Resortes de Platillo
¿Necesita ayuda?
Los Ingenieros de Aplicaciones de SPIROL le ayudarán en el diseño y la selección de la pila de Resortes de Platillo más rentable que se ajuste a sus limitaciones de espacio y que cumpla con sus requisitos específicos de fuerza y deflexión. Nuestro experimentado equipo puede a menudo configurar una pila de Resortes de Platillo más pequeños y menos costosos para obtener el mismo desempeño que los platillos más grandes y costosos. Nuestros ingenieros también le ayudarán a desarrollar pilas de Resortes de Platillo especiales para satisfacer los requisitos de aplicaciones únicas. Esto incluye dimensiones especiales, materiales, acabados, formas, granallado, preajuste y apilado.
Historias de aplicaciones exitosas
Pila de resortes de platillo en interruptor de seguridad de sobrecarga en grúa
DESAFÍO DEL CLIENTE:
Un fabricante se acercó a SPIROL para obtener ayuda sobre el diseño de una pila de resortes de platillo que activaría de manera confiable un mecanismo de sobrecarga para una grúa de almacén. El diseñador tenía un rango específico para que funcionara la grúa, y los resortes de platillo debían activar el mecanismo de sobrecarga que evitaba el uso de la grúa con cargas superiores a 2700 kg (26.48 kN). Los parámetros de diseño del fabricante limitaron el diámetro máximo del resorte de disco a 94 mm y una altura de pila de 150 mm.
SOLUCIÓN DE SPIROL:
- El equipo de ingeniería de aplicaciones de SPIROL determinó que (20) resortes de platillo de acero aleado (51CrV4) (DSC 90 x 46 x 5 mm WR) apilados en serie proporcionarían los requisitos de fuerza/deflexión nominal dentro de las limitaciones físicas del diseño.
- Los resortes de platillo apilados en serie funcionan de tal manera que la deflexión es un solo platillo multiplicado por el número de platillos y la fuerza es la misma que la de un solo disco.
- Para garantizar que la pila de resortes de platillo funcione como se desea en las condiciones mínimas y máximas del material, la evaluación de SPIROL Engineering incluyó el cálculo del rendimiento de la pila de resortes de platillo en los límites extremos del rango de tolerancia.
- Al final, la pila de resortes de platillo recomendado cumplió con todos los requisitos de rendimiento dentro de las limitaciones físicas del diseño.
Resortes de platillo en embrague mecánico de taladro en ángulo recto para trabajo pesado
DESAFÍO DEL CLIENTE:
El ingeniero principal de una destacada empresa de herramientas manuales y eléctricas se puso en contacto con SPIROL para que le ayudara a determinar el mejor diseño de resorte de platillo para un nuevo taladro en ángulo recto para trabajo pesado, liviano, compacto y portátil.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL diseñó dos resortes de platillo especiales apilados en serie para cumplir con los requisitos específicos de fuerza y deflexión.
- Los resortes de platillo ofrecen una mayor capacidad de carga en menos espacio en comparación con los resortes helicoidales convencionales, lo que permite al diseñador hacer que la herramienta sea más compacta.
- A diferencia de las arandelas Belleville que se usan principalmente en aplicaciones estáticas, los resortes de platillo brindan una previsibilidad, confiabilidad y vida a la fatiga incomparables en aplicaciones altamente dinámicas.
- Al asociarse con SPIROL e incorporar nuestra recomendación, el cliente minimizó el costoso tiempo de desarrollo y lanzó con confianza su nuevo taladro de alta calidad al mercado.
Imágenes de productos DEWALT usadas con permiso de DEWALT Industrial Tool Co.
Ensamble de punzonadora de torreta
DESAFÍO DEL CLIENTE:
Los diseños tradicionales de herramientas de punzonadoras de torreta utilizan resortes helicoidales (resortes de matriz) para facilitar el mecanismo de extracción de una matriz. En una prensa tradicional, la opción del tipo de material y el grosor del material está limitada por la incapacidad de los resortes helicoidales de producir una fuerza alta en una distancia lineal corta. Cuando este rendimiento es necesario, los resortes helicoidales tendrán un efecto negativo sobre la calidad del producto formado y la eficiencia del proceso de fabricación.
SOLUCIÓN DE SPIROL:
- Los resortes de platillo SPIROL son capaces de proporcionar una fuerza de extracción mayor y más consistente que los resortes helicoidales y requieren menos espacio cuando se apilan en serie.
- Para lograr la misma tasa de resorte, el resorte helicoidal debe ser siete veces más grande que la pila de resortes de platillo.
- Las pilas de resortes de platillo se han convertido en un componente fundamental en el avance de las herramientas de punzonadoras de torreta.
Resortes de platillo en unidades de extracción para máquinas CNC
DESAFÍO DEL CLIENTE:
Los husillos de extracción en las máquinas de tornillo CNC están diseñados para sujetar una pieza mientras se corta a medida y luego se termina. El eje usa un collar para soltar la pieza cuando está completa y luego remacha una nueva pieza. Cuando se configura la máquina, la fuerza de sujeción requerida para sujetar cada pieza en la pinza debe calibrarse con precisión para evitar que el producto terminado se resbale (si la fuerza es demasiado baja) o se aplasta (si la fuerza es demasiado alta). Esta calibración depende de la geometría y el material del producto final. Después de la calibración, la calidad del producto terminado depende de una fuerza de sujeción constante durante miles de ciclos a la vez.
SOLUCIÓN DE SPIROL:
- Cuando se abre la pinza, un cilindro hidráulico comprime 16 resortes de platillo SPIROL apilados en serie.
- Cada vez que se libera la fuerza del cilindro, los resortes de platillo SPIROL proporcionan una fuerza constante para cerrar el collar en la pieza.
- Los resortes de platillo aplicarán de manera confiable la cantidad de fuerza requerida durante la vida útil del ensamble.
