Conjunto de bomba con filtro de plástico

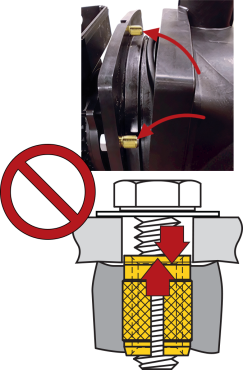

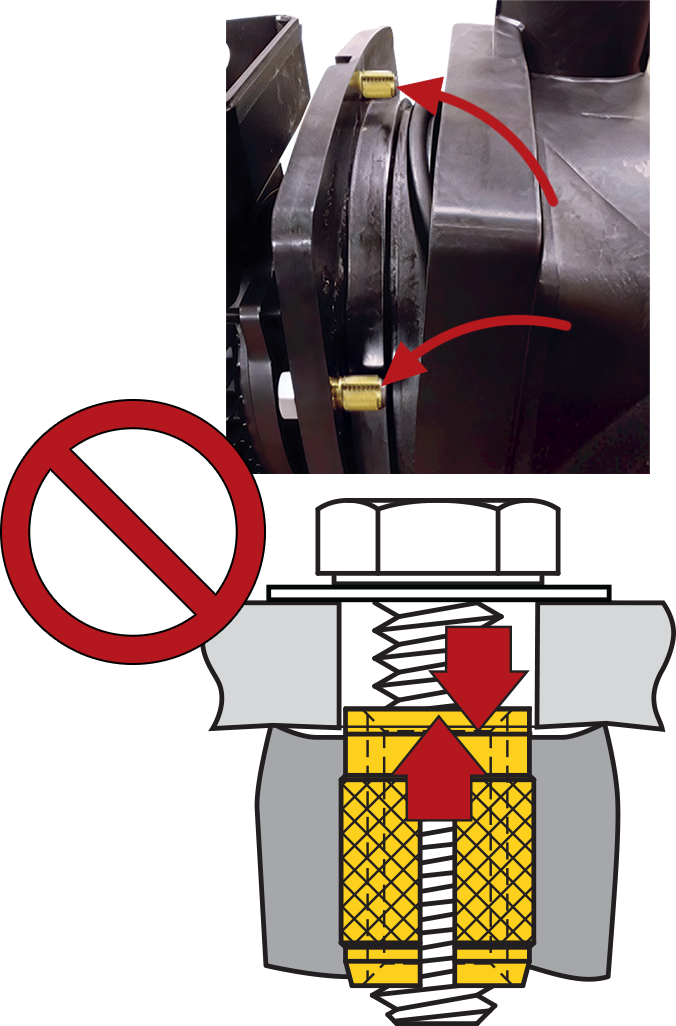

Un fabricante de bombas y válvulas se puso en contacto con SPIROL para que le ayudara a resolver un problema con su bomba con filtro. La bomba con filtro consistía en una cubierta fijada a la carcasa de la bomba. Con la presión interna y el par aplicado, el conjunto debía resistir 22 N⋅m. Utilizaban seis insertos de expansión con pernos M8 dentro de plástico de polipropileno con un 30 % de relleno de vidrio. Un subcontratista instalaba manualmente cada inserto en el perímetro de la brida de la carcasa. Cuando se aplicaba la presión necesaria, los insertos se desprendían con los pernos, lo que provocaba la apertura de la bomba. El cliente buscaba una solución fiable y eficaz que cumpliera con sus especificaciones.

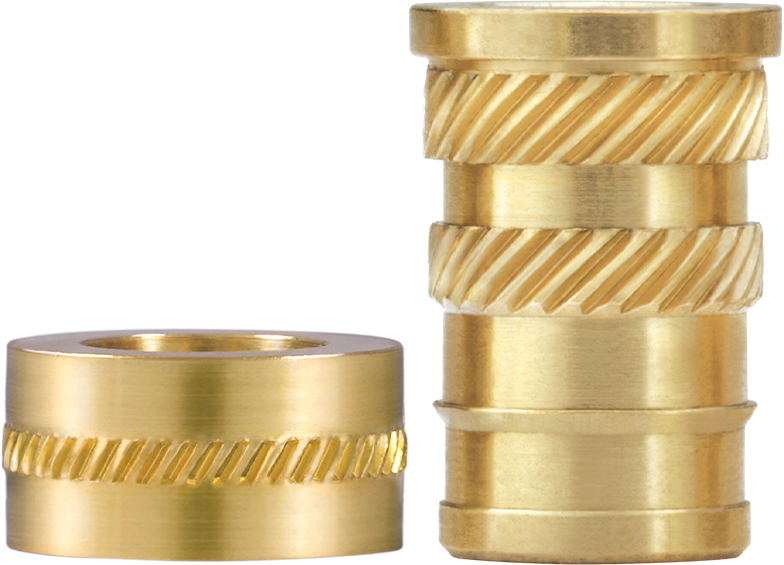

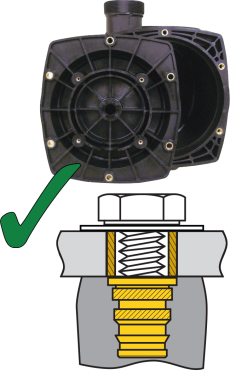

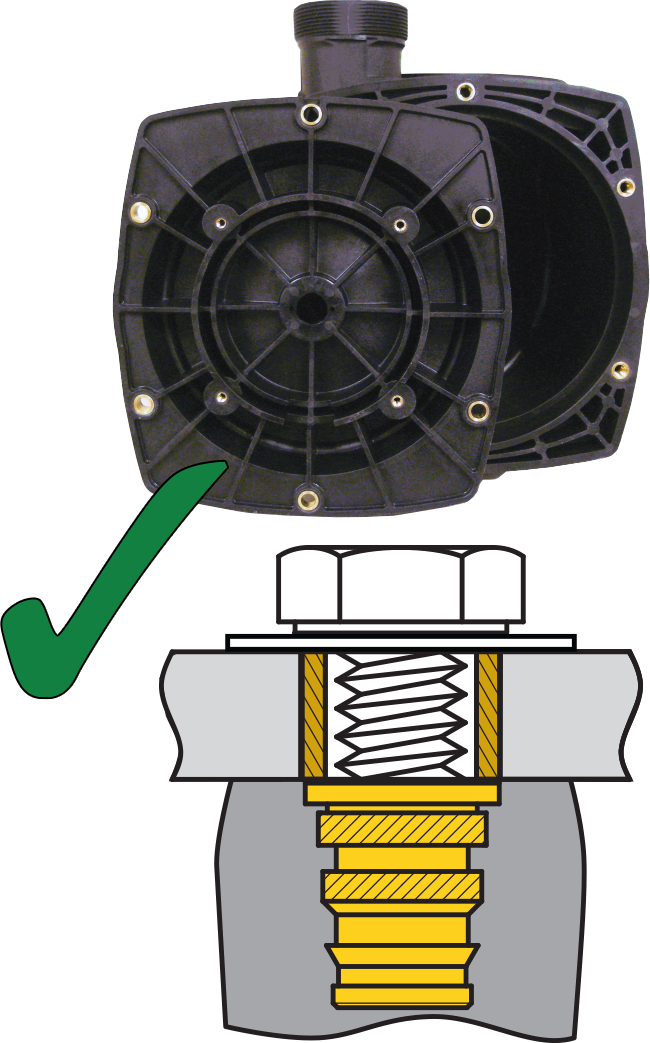

Tras revisar la aplicación, el departamento de ingeniería de SPIROL determinó que los diámetros de los orificios de la cubierta eran mayores que el diámetro de los insertos con cabeza instalados por calor de la serie INS20 de SPIROL, combinados con Limitadores de Compresion CL8000. Este tipo de inserto ofrece la mayor facilidad de alineación e instalación, con la ventaja añadida de una Cabeza que aumenta la superficie de apoyo para evitar el levantamiento. También tiene valores de par y extracción más altos que los insertos de expansión. Los Limitadores de compresion ofrecen una superficie de apoyo adicional para evitar el levantamiento y prevenir la fluencia plástica durante la vida útil del conjunto.

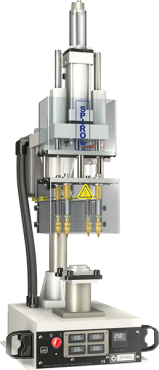

SPIROL también sugirió al cliente que utilizara una máquina neumática de instalación térmica modelo HP para instalar los insertos.

Esta solución proporcionó un producto de alta calidad y un proceso de montaje eficiente, al tiempo que superó los requisitos de rendimiento de la aplicación.

Asistencia técnica gratuita para aplicaciones: los ingenieros de SPIROL revisarán las necesidades de su aplicación y trabajarán con su equipo de diseño para recomendarle la mejor solución.
