PolskaVentajas de los Limitadores de Compresión con ranura CL220
por Peter Grant, especialista en productos tubulares
Descargue este Documento Técnico
En la década de 1940, el fundador de SPIROL, Herman Koehl, inventó el Pasador Elástico en Espiral para satisfacer una necesidad de la industria aeronáutica que no podía cubrirse con ningún otro elemento de fijación. A lo largo de los años, la innovación ha permanecido como uno de los principios fundamentales de SPIROL y continuamente se han desarrollado nuevas líneas de productos para dar respuesta a las exigencias del entorno de fabricación en constante evolución. Un ejemplo de ello es la proliferación del plástico en casi todas las industrias. A partir de los años 90, cuando cada vez más productos metálicos se convertían en plástico para reducir peso y abaratar costes, los fabricantes necesitaban un método para proteger los componentes plásticos de las cargas de compresión resultantes del atornillado de los bulones. Fue por esta razón que SPIROL introdujo en la industria la primera línea estándar de Limitadores de Compresión. Básicamente, los Limitadores de Compresión proporcionan un “refuerzo puntual” de metal dentro del ensamblaje de plástico en las áreas de alta tensión donde los componentes se acoplan. Los Limitadores de Compresión de SPIROL están diseñados para permitir que un tornillo se ajuste al par de apriete recomendado y garantizar que la junta permanezca intacta durante toda la vida útil del ensamblaje.

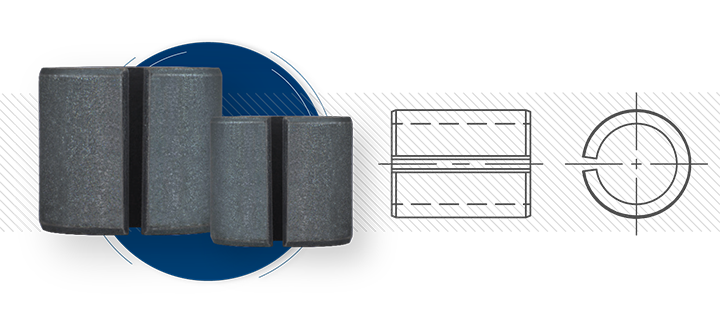

SPIROL ofrece una gama de Limitadores de Compresión tanto formados como maquinados, incluyendo diseños con ranura, moldeados, ovalados y de pared sólida para satisfacer requisitos técnicos y comerciales específicos. La última serie introducida en la amplia oferta de productos de SPIROL es el Limitador de Compresión de la serie CL220.
Equipado con una costura dividida, un diámetro flexible y un chaflán de entrada en ambos extremos, el Limitador CL220 está concebido para introducirlo fácilmente a presión en un orificio de plástico una vez finalizado el proceso de moldeo. En comparación con otros Limitadores de Compresión, el Limitador de Compresión CL220 presenta características específicas que aportan importantes ventajas:
- El diámetro flexible se adapta a amplias tolerancias de orificio y el espacio está diseñado de tal manera que las piezas no se engancharán cuando estén sueltas, lo que permite una alimentación e instalación automáticas sin inconvenientes.
- El Limitador de la serie CL220 se ha diseñado con un diámetro interior (DI) que se agranda después de la inserción para compensar la desalineación. Una vez instalado, el Limitador CL220 proporciona una holgura mínima de 1 mm alrededor del diámetro del tornillo. Esto permite que el tornillo se desplace dentro del diámetro interior del Limitador de Compresión para alinearse con precisión con el orificio de acoplamiento cuando se produce un descentramiento.
- La serie CL220 está acabada con ArmorGalv®, que es un recubrimiento de difusión térmica de aleación de zinc con dos selladores que proporciona más de 1.000 horas de protección contra la niebla salina. Este nivel de resistencia a la corrosión brinda un beneficio neto en la mayoría de las aplicaciones, pero tiene un valor incalculable en aplicaciones al aire libre como en agricultura, automoción / EV, en el sector de la construcción, etc. ArmorGalv® es también uno de los recubrimientos más respetuosos con el medio ambiente en la industria.

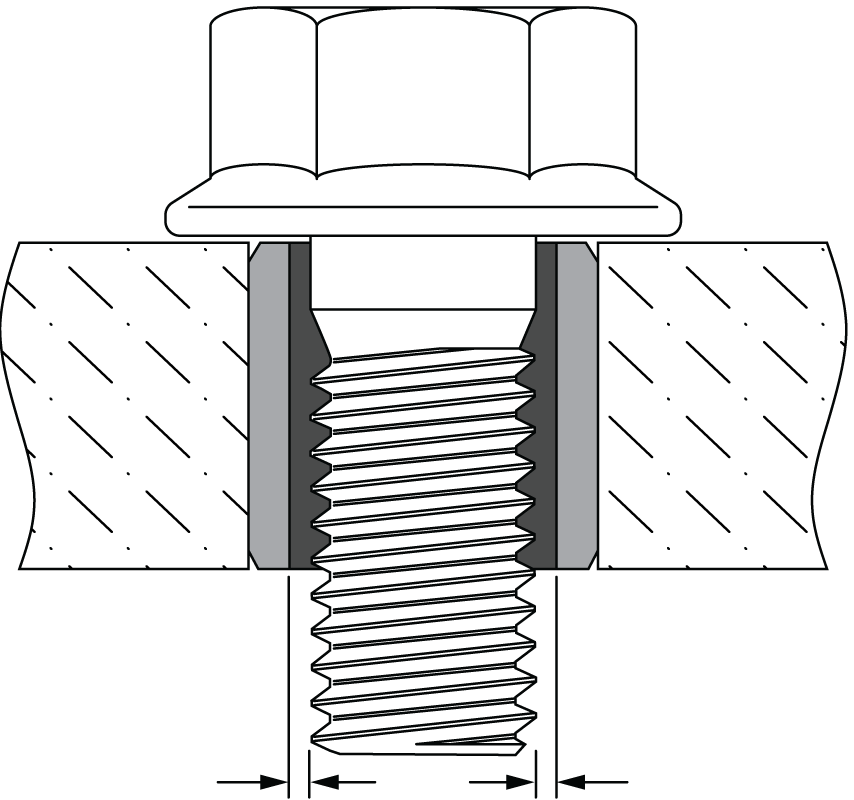

Figura 1
Holgura mínima de 1 mm alrededor del diámetro del tornillo
La gama de Limitadores de Compresión CL220 también ofrece ventajas comerciales. Los Limitadores de Compresión de costura con ranura CL220 de tamaño estándar se envían desde el almacén, se pueden fabricar rápidamente en longitudes intermedias, mayores y menores, a la vez que el diseño estandarizado garantiza un producto fiable y de alta calidad.
La línea estándar CL220 de Limitadores de Compresión admite tornillos M4, M5, M6, M8, M10 y M12 de clasificación “Clase 8.8” o “Grado 5” y se ofrece en cualquier longitud entre 4 mm y 50 mm.

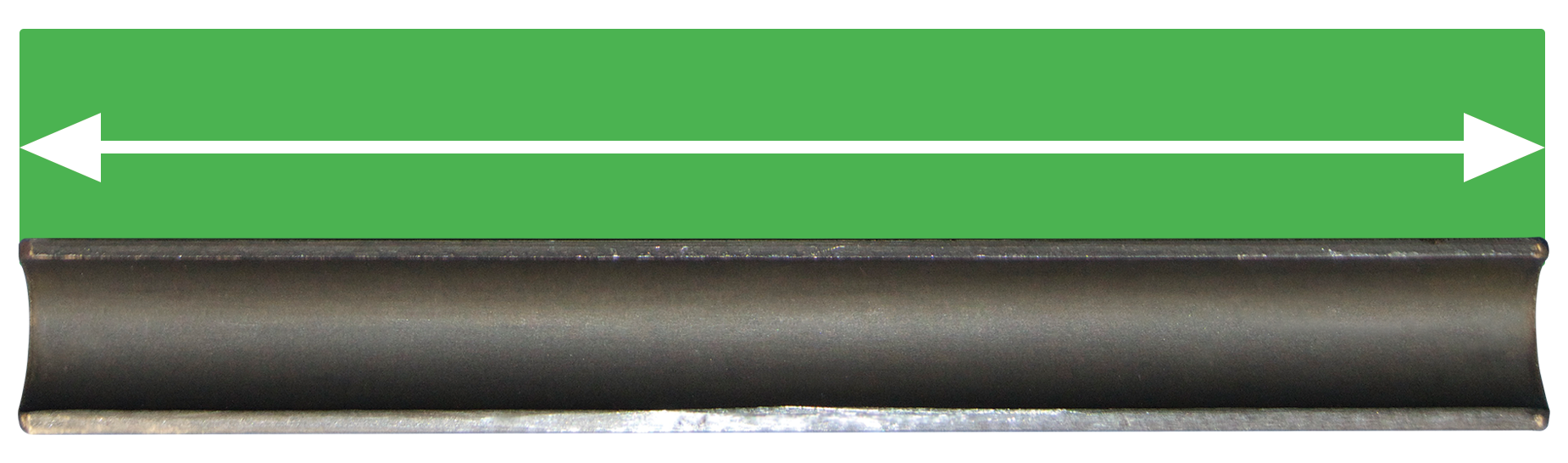

Figura 2
Recubrimiento ArmorGalv® - D.I. recubrimiento completo

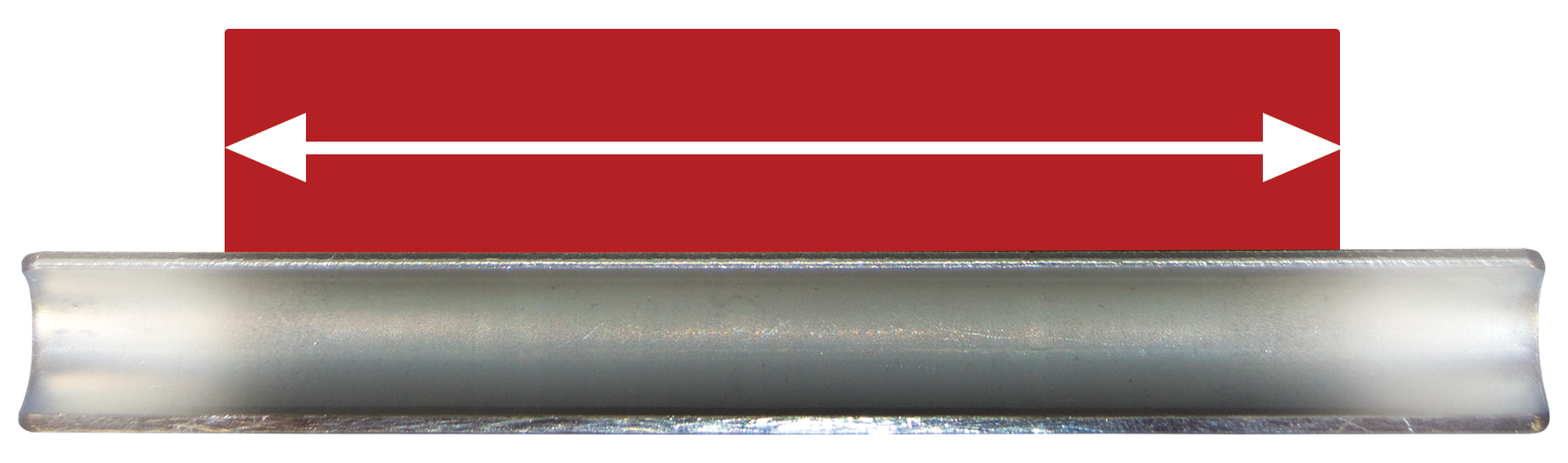

Figura 3
Zinc galvanizado - D.I. recubrimiento incompleto
