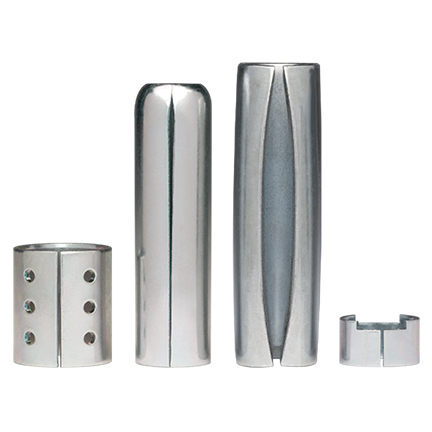

Opciones Adicionales de Espaciadores y Tubulares Enrollados

Cualquier longitud de 2.5 mm a 150 mm (.094” a 6”) sujeto a algunas limitantes con relación a diámetro y espesor de pared.

Cualquier diámetro de entre ø2 mm a ø26 mm (ø.078” a ø1”). También contamos con tolerancias reducidas.

El diámetro exterior puede especificarse con tolerancias mínimas y máximas, pero se sugiere especificar el diámetro interior con solo una dimensión de referencia o solo una dimensión mínima en lugar de una tolerancia mínima o máxima para reducir el costo.

En situaciones que requieren que se especifiquen tanto el diámetro interior como el exterior con dimensiones de tolerancia, debe tomarse una decisión sobre la dimensión que debe tener la tolerancia más ajustada, para poder asignar la tolerancia de la materia prima correctamente.

Los espaciadores generalmente están conificados con una ranura mínima o sin ranura. La ranura puede especificarse desde "sin ranura" hasta una ranura con tolerancia o con una máxima especificada.

El espesor ideal es de 15 % del diámetro interior medio hasta un máximo de 3.5 mm (.140"). Es posible un rango de 10 % a 25 % del diámetro interior medio, según el tipo de material y los requerimientos de tolerancia.

Los espaciadores estándar tienen una amplia tolerancia de largo para mantener un costo bajo. Pueden proporcionarse tolerancias reducidas de hasta 0.05 mm (.004") y, en algunos casos, incluso pueden reducirse más estas tolerancias. Debido a que las tolerancias ajustadas aumentan los costos, las tolerancias deben adaptarse a las necesidades de la aplicación para eliminar gastos innecesarios.

Se puede lograr con un mayor espesor de la pared, material de mayor fortaleza o mediante el uso de materiales que puedan tratarse con calor. Debido a que la fuerza columnar depende de la aplicación, debe consultarse al equipo de ingeniería de aplicaciones de SPIROL cuando se use el espaciador en una ruta crítica que porte carga.

Es posible usar prácticamente cualquier material disponible en tira enrollada en frío. Algunos de los materiales especificados más frecuentes son el aluminio, el acero inoxidable, el bronce, el acero galvanizado y el acero con alto contenido de carbono.

Los acabados solo están limitados por la disponibilidad del mercado. Los acabados se especifican según la protección contra la corrosión, código de colores y aspecto. Deben considerarse el aluminio, el acero inoxidable, el acero galvanizado o el bronce en lugar de acabados, ya que pueden resultar en un mejor producto a menor costo.

Este método económico de manufactura, en combinación con la construcción hueca del espaciador con cabeza/remache tubular, reduce los costos y permite menores precios. Tienen vástagos más rectos que los remaches convencionales, para un ensamble más rápido y fácil. El departamento de ingeniería de SPIROL puede ofrecer dimensiones recomendadas de herramientas para la cabeza para remachar el lado sin cabeza de la pieza.

Los remaches de resalto se producen para satisfacer los requerimientos específicos del cliente. El espacio para el remachado puede variar según el espesor al que se conectará el remache de resalto. El diámetro interior puede diseñarse para permitir que pasen remaches, tornillos o ejes. El espesor de la pared puede variar para lograr la relación de diámetro interior/externo deseada. A menudo se usan para reemplazar remaches semitubulares largos y costosos.
